注：1、各种阀类均采用北京产力士乐阀或台湾产油研阀 2、单向阀采用上海元件。
3、柱塞泵采用国产贵阳泵。 4、叶片泵采用广州罗定泵。
5、电脑采用日本三菱件。 6、各零件均按标准生产制造。
7、关键部件均通过严格的工艺及检验程序。 8、保留产品设计改进权，请垂询便确认。
技术参数

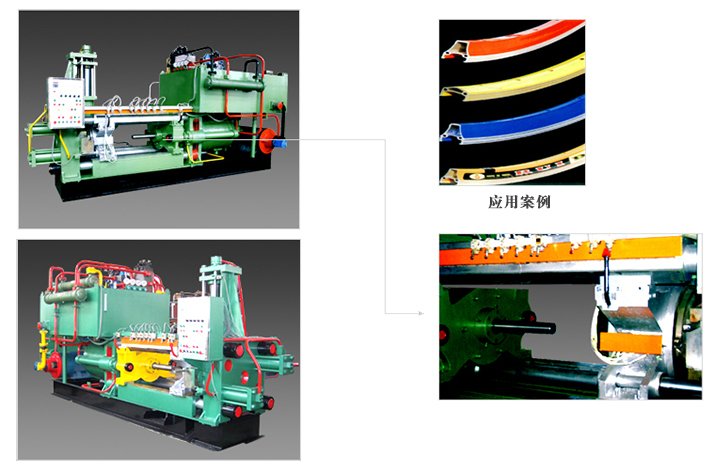

铜铝型材挤压机，挤制铜、铝及其合金、镁等金属的挤压加工，能生产各种建筑型材、工业型材、管棒、线材等制品。 铜合金卧挤成套设备：单动挤压机及机后设备、双动挤压机及机后设备。
双动挤压机: 挤压力（kN）：3000，回程力（kN）：150，挤压行程（mm）：560，具有响应快、动作迅捷平稳，有效延长主阀的使用寿命。
轻合金单动挤压机： 处理能力 0-12mm/s 重量9T 机形尺寸 4.3×1.35×2.4M 功率 21Mpa
| 型号 | TXCJ-300 | TXCJ-500 | TXCJ-630 | TXCJ-800 | TXCJ-1000 | TXCJ-1250 | TXCJ-1630 |
| 挤压力（KN） | 3000 | 5000 | 6300 | 8000 | 1000 | 12500 | 16500 |
| 回程力（KN） | 150 | 250 | 435 | 435 | 510 | 510 | 600 |
| 挤压行程(mm) | 560 | 800 | 1000 | 1120 | 1200 | 1250 | 1500 |
| 挤压速度(mm/s) | 0～10（A）铝材 | ||||||
| 挤压速度(mm/s) | 0～50（B）铜材 | ||||||
| 挤压筒尺（φ×L） | φ65～φ75×300 | φ75～φ95×400 | φ85～φ115×500 | φ95～φ135×550 | φ115～φ145×550 | φ125～φ165×600 | φ170～φ200×750 |
| 锁紧力（KN） | 160 | 280 | 360 | 360 | 420 | 420 | 900 |
| 开模力（KN) | 220 | 360 | 480 | 480 | 610 | 610 | 1180 |
| 剪切力（KN） | 110 | 180 | 210 | 210 | 210 | 240 | 300 |
| 液压系统最大工作压力（MPa) | 21 | 21 | 21 | 21 | 21 | 21 | 21 |
| 电机功率（A）（KW） | 30 | 45 | 55 | 55+30 | 55×2 | 75+55 | 55×3+45 |
| 电机功率（B）（KW） | 75 | 75+55 | 75+55×2 | 75×2+55×2 | 132×2 | 132×3 | 132×4 |
| 加热功率（KW） | 15 | 18 | 20 | 24 | 24 | 28 | 45 |
| 外形尺寸（L×B×H） | 4.5×1.5×3.0 | 5.5×1.8×3.0 | 6.5×2.2×3.5 | 8.5×3×3.5 | 9×3.5×3.8 | 9.5×3.5×3.8 | 11×4.2×5 |
| 重量（t) | 10 | 13 | 24 | 42 | 52 | 58 | 95 |
注：双动挤压机穿孔为1030KN（有特殊要求的用户可与本厂协商）。
技术要求：产品质量按标准（Q/320306JNJL01-2002）执行，并按照规定的程序批准的图纸及技术文件进行制造。
总装技术要求：产品所有零件必须检验合格，外构件、外协件必须有合格证才能进行装配。四根张力柱在前后梁（板）中间部分有效长度的偏差按下表规定：
| 挤压力（KN） | ＞3150～6300 | ＞6300～16500 |
| 最大偏差(mm) | 0.2 | 0.35 |
